宿迁装修强电设初步计方案

宿迁江水平装修 2018-12-30 16:11:35

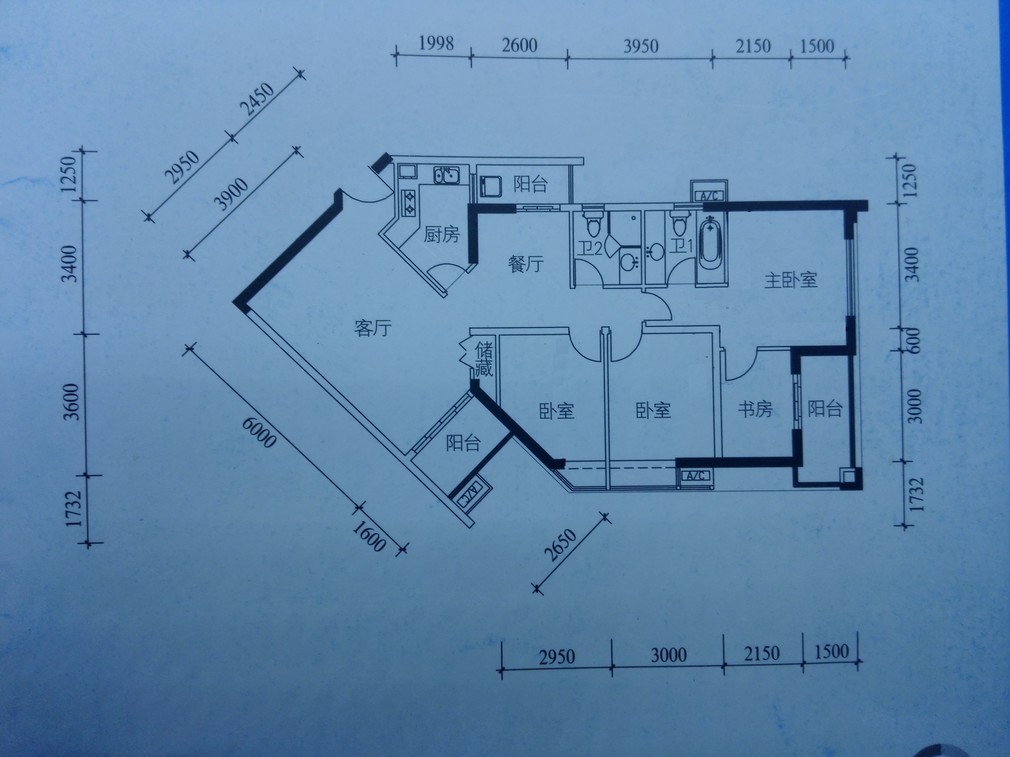

术语解释：图中开门进来的地方玄关卫2 公卫卫1 主卫窗子朝南的规则的卧室次卧1不规则的卧室次卧2下边是我的强电方案1、断路器我的工作是和高压电有关的，因此在水电项目的电上是本着安全第一的原则来的。我的强电设计原则是：照明与插座分开，卫生间单独回路，空调单独回路，要保证足够的检修空余。因此，强电箱上两个，第一个强电箱主要控制照明、冰箱及空调：断路器控制对象断路器参数占用位数断路器信号(施耐德C65系列)照明总开关2P63A 漏保4PC65 2P63A vigi 2P63A ELE漏保客厅、过道、储藏室、阳台20A1PC65系列 DPNa C20A厨房、餐厅、阳台20A1PC65系列 DPNa C20A主卧、书房、阳台16A1PC65系列 DPNa C16A次卧1 次卧216A1PC65系列 DPNa C16A客厅空调32A1PC65系列 DPNa C32A主卧书房空调32A1PC65系列 DPNa C32A次卧1空调25A1PC65系列 DPNa C25A次卧2空调25A1PC65系列 DPNa C25A冰箱16A1PC65系列 DPNa C16A小计13P空调1屁大约750W，对应空开需要考虑3倍的冲击电流，因此客厅空调按3匹预留，10A的工作电流，需要32A的断路器；主卧大1匹书房小1匹，也用32A的断路器；次卧1和次卧2就按照大1匹的预留就可以了。考虑到卫生间用电的安全性，卫生间照明和插座共用回路。第一个强电箱用16回路的，这样还有3个空余位置可以留作备用。冰箱的断路器不受照明总开关控制。短期出门的时候直接拉掉照明总开关和插座总开关就可以了。第二个强电箱主要控制插座：断路器控制对象断路器参数占用位数断路器信号(施耐德C65系列)插座总开关2P63A 漏保4PC65 2P63A vigi 2P63A ELE漏保客厅、储藏室、阳台25A1PC65系列 DPNa C25A厨房、32A2PC65系列DPNa Vigi ELE C32A 餐厅、阳台32A2PC65系列DPNa Vigi ELE C32A 卫生间120A2PC65系列DPNa Vigi ELE C20A 卫生间220A2PC65系列DPNa Vigi ELE C20A 主卧、书房、阳台25A1PC65系列 DPNa C25A次卧120A1PC65系列 DPNa C20A次卧220A1PC65系列 DPNa C20A小计16P由于厨房要在下柜里安装小厨宝、垃圾处理器、洗碗机等，餐厅阳台要改造成一个小西式厨房（这样家里就是双厨房设置啦

）主要还是由于厨房不规则，平时进出不方便，把餐厅阳台做成集洗衣、洗水果储物的综合性空间，外观向西式厨房靠拢。在这个小西式厨房要安装洗衣机、微波炉、小烤箱等电器。出于安全考虑及故障下检修方便，共设置4个带漏保的小断路器，额定电流以实际需求考虑。这里厨房的断路器不控制冰箱回路。其他的断路器就正常分开控制不同房间。第二个强电箱用16回路的强电箱，刚好用满。这个是我的强电方案之断路器篇。这个方案的断路器成本还是蛮高的，估计在1000元左右，具体确定价格后再来汇报。福利预告：在寻找合适的开关插座断路器的时候，联系到了我家老婆大人N年前工作的公司，能够以优惠价格拿到西门子/施耐德各家用系列的开关、插座和断路器，价格相对市场价还是便宜不少的，有正品保证，有需要的可以回帖找我（断路器只有施耐德的）。说个价格例子：我最初选择的开关和插座都是西门子睿致系列的，一开单控带LED指示的开关在西门子家居电气旗舰店（天猫）的价格是55.9，现在大概40多一点就可以拿下，比我周末自己跑的最便宜的店还便宜5块钱一个，其他系列的价格折扣也差不多，断路器一般折扣没这么多。
